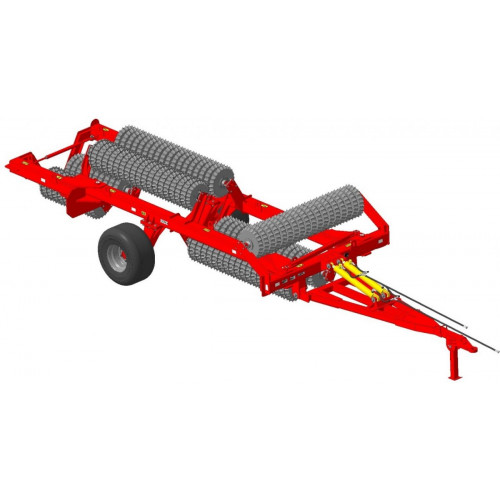

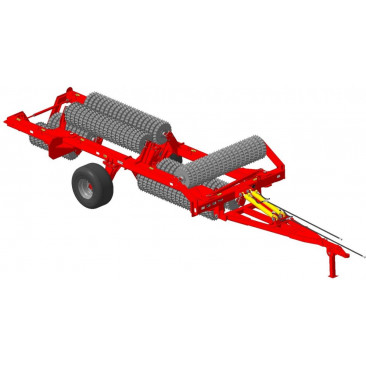

Каток кольчато-зубчатый (призмообразный) ККЗ-12-03 SPIKE (486мм)

Каток кольчато-зубчатый ККЗ «SPIKE» (призмообразный) предназначен для разрушения почвенной корки, прикатывания почвы, уплотнения на глубину до 10 см подповерхностного слоя почвы. После прикатывания поверхность поля покрыта мульчированным слоем почвы, что способствует сохранению влаги.

Область применения прикатывающих катков:

Прикатывание перед осенним севом

Прикатывание после посева озимых

Прикатывание всходов озимых весной

Прикатывание после весеннего сева

Дополнительно можно применять катки для прикатывания после плуга, прикатывание после уборки кукурузы, прикатывание после уборки подсолнечника, прикатывание переросшей озимой пшеницы осенью.

Особенности конструкции

Рабочими органами катка ККЗ «SPIKE» (486мм) являются призматические диски разного размера 486мм и 432мм. Малая звездочка закреплена на валу, большая подвижна относительно малой.

Одной из особенностей катков с призматическим литьем, является состоящая из призменных вершин поверхность катка. Конструкция распределена так, что на каждый квадратный метр почвы приходится 435 острых призменных вершин. Кроме того, на каждый метр таких призменных вершин приходится примерно 350 кг массы, что позволяет раздробить комки даже на самых твёрдых почвах. При сильной засухе и образовании твёрдых комков, конструкция призмы катка даже в самых трудных условиях образуют тончайшие трещины, которые в последствии будут рассыпаться под воздействием дождя или ветра. Также катки обладают функцией самоочистки, а значит, их можно использовать независимо от влажности почвы и количества пожнивных остатков. Различные по размеру зубчатые диски могут эксцентрично двигаться друг относительно друга, в результате чего непрерывно очищают друг друга.Рама катка изготовлена из профильной трубы 150х100х8мм. Подшипниковые узлы применяются европейских производителей с самоцентрацией в посадочном отверстии под вал, что позволяет при динамическом изгибе вала (наезд на препятствие) повторить в радиальной обойме (отыграть) изгиб, не нанеся ущерб подшипнику и валу.

Валы используются Ø60 (марка стали 09Г2С), что позволяет валу испытывать огромные циклические - радиальные нагрузки без изменения его кривизны по всей длине и без износа поверхности.

Каток состоит из 3 секций, которые имеют свободный ход относительно друг друга. Движение секций позволяет максимально копировать почву и снимать нагрузку с валов; В каждой секции установлены две разные по размеру звездочки (486мм. и 432мм). Малая звездочка закреплена на валу, большая подвижна относительно малой.

Все рабочие органы катков являются сменными и устанавливаются на одну и ту же раму. Конструкция обеспечивает возможность как раскладывание катка в рабочее положение, так и складывание в транспортное. Для предотвращения возможности самораскладывания, в транспортном положении сложенная рама фиксируется зацепом.
